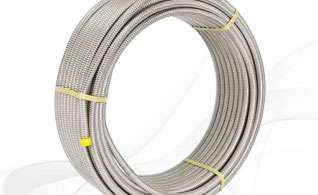

스테인리스제 주름관
장점
- 반영구적 사용 : 스테인레스 원자재의 특성상 강인한 내식성을 가지고 있어 반영구적 사용이 가능합니다.
- 동파 위험 감소 : 산과 골로 이루어진 연속적인 주름이 신축성을 주어 추운 날씨에도 동파의 위험성이 적습니다.
- 내진동성 : 높은 신축성으로 진동에도 대비가 가능하여 지진대비용 배관자재로 사용 가능합니다.
- 경제성 : 배관 설치시 별도의 연결구 없이 유체의 이동 방향을 자유자재로 변경할 수 있어 경제적입니다.
- 편리성 : 용접이나 납땜 등의 별도의 작업이 없이 편리하게 설치할 수 있습니다.
- 안전성 : 위생적인 재료라고 알려진 STS 304 재질을 사용하여 안전합니다.
용도
급수배관 급탕배관 난방배관 가스배관 냉·난방배관 전선배관 양식장 비닐하우스배관 등
타입
호칭 6A~50A
- 8A, 10A, 12A, 15A, 18A, 20A, 25A, 32A, 40A, 50A 외의 호칭 및 STS 304 외의 제품은 주문생산가능합니다.
종류
- 일반 주름관 (A) - 열처리 주름관 (AH) - 피복 주름관 (AP) - 열처리 피복 주름관 (AHP)

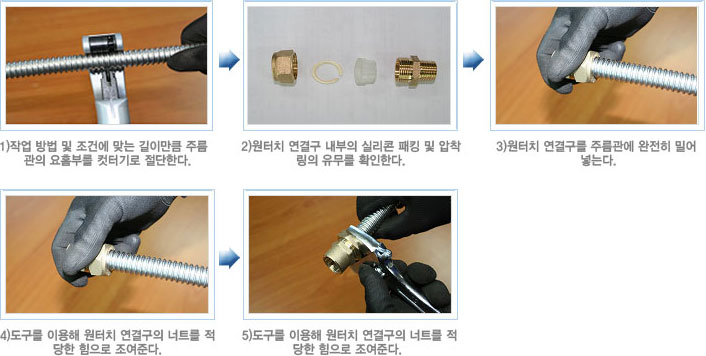

사용방법
사용상 주의 사항
- 보관 또는 설치시 소금 및 염화칼슘 등 염분과의 접촉은 피하시길 바랍니다.
- 지하실 또는 욕실 바닥 등 습기가 많은 곳에서 배관하면 변색 및 부식이 발생할 수 있으므로 습기가 없는 벽체 등으로 우회배관하시길 바랍니다.
- 지하 매설 배관시 황산, 철분, 할로겐염 등에 오염된 토양과 접촉할 경우 혹은 노출 배관시 해풍이나 아황산가스 등에 접촉되는 경우에는 표면에 변색 및 부식 혹은 천공이 발생할 수 있습니다. 접촉을 피하시거나 피복주름관 혹은 열처리 피복주름관을 사용하시기를 바랍니다.
- 급수 급탕 배관시 관 내부와 외부의 온도차에 의해 결로가 생겨 주름관 주위의 장판과 벽지 등이 곰팡이가 생기거나 부패할 수 있습니다. 밀폐식 보온재, 보온테이프, 절연테이프 등으로 관 주변의 보호조치를 한 후 사용하시거나 피복주름관 혹은 열처리피복주름관을 사용하시기 바랍니다.
- 주름관 고정시 새들 대용으로 철재 또는 철선을 사용하였을 경우 이종금속접촉 부식이 발생할 수 있고, 이 경우 습기가 많은 환경에 있을 경우 부식 속도가 가속화되어 국부 부식 및 천공이 발생할 수 있어, 주름관 본체에 철재 제품 사용을 금하시기 바랍니다.
- 방수액은 스테인리스 소재에 부식 및 천공을 가속화 하는 화학물질입니다. 방수액이 스테인리스제 표면이 닿지 않지 않도록 주의하시기 바랍니다.
- 배관시 직각 이하의 각도로 수회 반복하여 꺾거나 지각 이하의 각도로 짧은 간격으로 밴딩하여 고정하였을 경우 제품에 균열이 생길 수 있습니다.
아래 사항으로 발생되는 하자는 책임지지 않습니다.
제품 정보
인증 및 포장사항
| 호칭 | 포장(롤) | KS인증 | KC인증 |
|---|---|---|---|
| 8A | (50m) | V | |
| 10A | (50m) | V | |
| 12A | (50m) | V | |
| 15A | (50m) | V | V |
| 18A | (50m) | V | |
| 20A | (30m) | V | V |
| 25A | (30m) | V | V |
| 32A | (20m) | V | |
| 40A | (20m) | V | |
| 50A | (20m) | V |
※ 음용을 목적으로하는 수도용 자재는 한국상하수도협회의 위생안전인증이 필수입니다.
※수도용 자재 구매시 수도용KC인증 여부를 꼭 확인하세요.
KS D 3628:2010 치수 규정
| 호칭 | 내경(mm) | 외경(mm) | 두께(mm) | 최소산수(100mm) | 접쇠속의 테이퍼 나사 호칭 |
|---|---|---|---|---|---|
| 10A | 11.6 ± 0.3 | 15.2 ± 0.3 | 0.25이상 | 20 | 10 |
| 15A | 14.1 ± 0.3 | 18.1 ± 0.3 | 20 | 15 | |
| 20A | 21.0 ± 0.3 | 25.6 ± 0.3 | 19 | 20 | |
| 25A | 27.0 ± 0.3 | 32.0 ± 0.3 | 18 | 25 | |
| 32A | 32.0 ± 0.3 | 37.6 ± 0.3 | 18 | 32 |
한국상하수도협회 위생안전기준 용출성능 기준
| 시험항목 | 단위 | 위생안전기준 |
|---|---|---|
| 냄시 | - | 이상이 없을 것 |
| 맛 | - | 이상이 없을 것 |
| 색도 | 도 | 0.5 이하 |
| 탁도 | NTU | 0.2 이하 |
| 구리 | mg/L | 0.1 이하 |
| 납 | mg/L | 0.001 이하 |
| 비소 | mg/L | 0.001 이하 |
| 셀레늄 | mg/L | 0.001 이하 |
| 수은 | mg/L | 0.0001 이하 |
| 철 | mg/L | 0.03 이하 |
| 카드뮴 | mg/L | 0.0005 이하 |
| 6가크롬 | mg/L | 0.005 이하 |

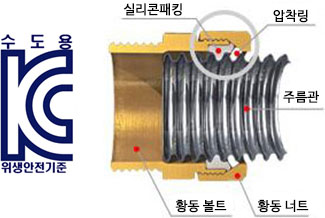

주름관 연결 부품
장점
- 편리성 : 원터치 체결 방식으로 용접이나 납땜 등의 별도의 작업이 없이 편리하게 설치할 수 있습니다.
- 안전성 : 한국상하수도협회의 위생안전인증을 받아 수도용 자재로 사용하기에 안전합니다.
- 다양성 : 자체설비를 보유하여 다양한 제품을 생산하고 있어 고객님의 용도에 따라 다양한 제품을 선택할 수 있습니다.
용도
급수배관 급탕배관 난방배관 가스배관 냉·난방배관 전선배관 양식장 비닐하우스배관 등
타입
밸브소켓(BC)
| 밸브소켓 | 15A | 20A | 25A | 32A | 40A | 50A |
|---|---|---|---|---|---|---|
| 포장단위(pcs) | 250 | 150 | 90 | 50 | 30 | 20 |
속소켓(BIC)
| 속소켓 | 15A | 20A | 25A | 32A |
|---|---|---|---|---|
| 포장단위(pcs) | 250 | 140 | 80 | 50 |
| 고정속소켓 | 15A | - | - | - |
유니온(BU)
| 유니온 | 15A | 20A | 25A | 32A |
|---|---|---|---|---|
| 포장단위 | 180 | 90 | 65 | 40 |
| 이형 유니온 | 20x15 | 25x15 | 25x20 | - |
| 포장단위(pcs) | 100 | 70 | 60 | - |
| 고정유니온 | 15A | - | - | - |
엘보우(BL)
| 엘보우(수전엘보) | 15A | 20A | 25A |
|---|---|---|---|
| 포장단위(pcs) | 170 | 80 | 40 |
| 고정엘보 | 15AW | - | - |
| 포장단위(pcs) | 130 | - | - |
엠엘보(BLC)
| 엠엘보 | 15A | 20A | 25A | 32A |
|---|---|---|---|---|
| 포장단위(pcs) | - | - | - | - |
신주엘보
| 신주엘보 | 15A |
|---|---|
| 포장단위(pcs) | 250 |
양엘보(BUL)
| 양엘보 | 15A | 20A | 25A | 32A |
|---|---|---|---|---|
| 포장단위(pcs) | 150 | 70 | 40 | - |
삼방티(BT)
| 삼방티 | 15x15 | 20x20 | 25x25 | 32x32 |
|---|---|---|---|---|
| 포장단위(pcs) | 100 | 45 | 25 | 20 |
이형티(BNS)
| 이형삼티 | 20x15 | 25x20 | 25x15 |
|---|---|---|---|
| 포장단위(pcs) | 55 | 30 | 35 |
이형속티
| 이형속티 | 20x15 | 25x15 | 25x20 | 32x15 | 32x20 | 32x25 |
|---|---|---|---|---|---|---|
| 포장단위(pcs) | 60 | 40 | 35 | 20 | 20 | 20 |
| 속티(수전티) | 15x15 | 20x20 | 25x25 | 32x32 | - | - |
| 포장단위(pcs) | 55 | 35 | 40 | - | - | - |
고정속티
| 고정속티 | 15AW |
|---|---|
| 포장단위(pcs) | 80 |
신주티
| 신주티 | 15A |
|---|---|
| 포장단위(pcs) | 200 |
엠티
| 엠티 | 15A |
|---|---|
| 포장단위(pcs) | 100 |
레듀샤
| 레듀샤 | 20x15 | 25x15 | 25x20 | 32x15 | 32x20 | 32x25 |
|---|---|---|---|---|---|---|
| 포장단위(pcs) | 100 | 70 | 65 | - | - | - |
단닛블
| 단닛블 | 15A |
|---|---|
| 포장단위(pcs) | 500 |
| 서비스닛블 | 15A, 20A |
사용방법
제품 정보
재질
몸통 및 너트：황동 / 패킹 : 실리콘 (기본타입), NBR (주문 생산형 타입)
한국상하수도협회 위생안전기준 용출성능 기준
| 시험항목 | 단위 | 위생안전기준 |
|---|---|---|
| 납 | mg/L | 0.001이하 |
| 비소 | mg/L | 0.001이하 |
| 셀레늄 | mg/L | 0.001이하 |
| 카드뮴 | mg/L | 0.0005이하 |
| 수은 | mg/L | 0.0001이하 |
| 사염화탄소 | mg/L | 0.0002이하 |
| 디클로로메탄 | mg/L | 0.002 이하 |
| 1,1,1트리클로로에탄 | mg/L | 0.001이하 |
| 1,1,2-트리클로로에탄 | mg/L | 0.0006 이하 |
| 벤젠 | mg/L | 0.001 이하 |
| 1,1-디크로로에틸렌 | mg/L | 0.003 이하 |
| 1,2-디크로로에탄 | mg/L | 0.0004 이하 |
| 시스-1,2-디클로로에틸렌 | mg/L | 0.004 이하 |
| 트리클로로에틸렌 | mg/L | 0.004 이하 |
| 테트라클로로에틸렌 | mg/L | 0.003 이하 |
| 시험항목 | 단위 | 위생안전기준 |
|---|---|---|
| 구리 | mg/L | 0.1이하 | 6가크롬 | mg/L | 0.005이하 |
| 철 | mg/L | 0.03이하 |
| 아연 | mg/L | 0.3이하 |
| 에피클로로히드린 | mg/L | 0.001 이하 |
| 아세트산비닐 | mg/L | 0.01 이하 |
| 스티렌 | mg/L | 0.01 이하 |
| 1,2-부타디엔 | mg/L | 0.002 이하 |
| 1,3-부타디엔 | mg/L | 0.001 이하 |
| N,N-디메틸아닐린 | mg/L | 0.01 이하 |
| 과망간산칼륨소비량 | mg/L | 1.0 이하 |
| 탁도 | NTU | 0.2 이하 |
| 색도 | 도 | 0.5 이하 |
| 맛 | - | 이상 없을 것 |
| 냄새 | - | 이상 없을 것 |
